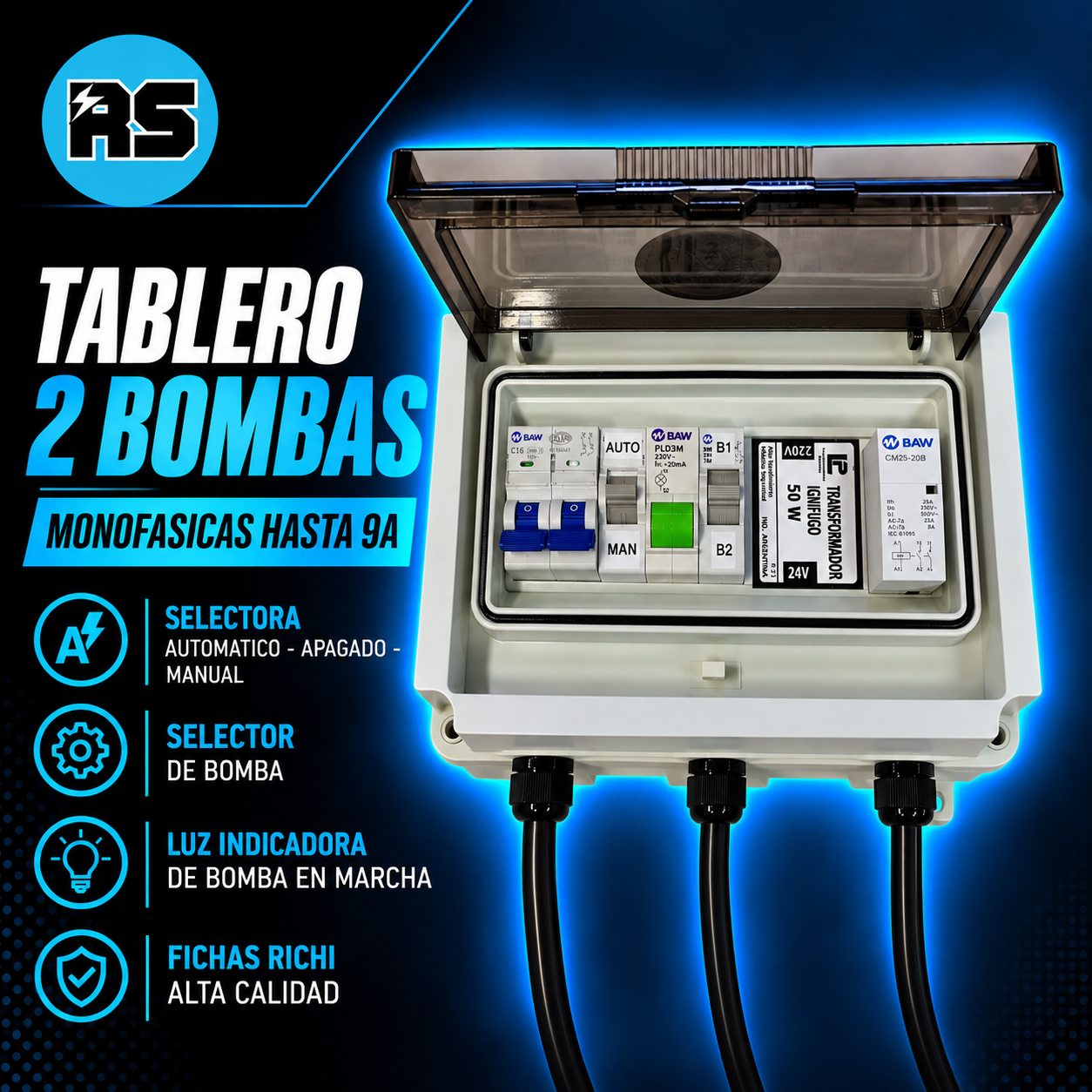

Tablero Automático para 2 Bombas de Agua Monofásica – Plug & Play

Controlá tus bombas elevadoras de agua de forma práctica y segura con nuestro
tablero de automatización Plug & Play, diseñado para facilitar
la instalación y el funcionamiento de 2 bombas monofásicas de hasta
1,5 HP.

Su sistema de conexión mediante fichas permite una instalación sencilla,
mientras que el circuito de comando en 24 V proporciona
una alimentación de muy baja tensión para el control mediante flotantes.

⚙️ Características principales

• Funcionamiento Automático / Manual:
  permite controlar la bomba mediante flotantes de nivel o accionarla
  manualmente desde la selectora del tablero.
• Selector bomba 1 / bomba 2:
  permite controlar que bomba va a funcionar.

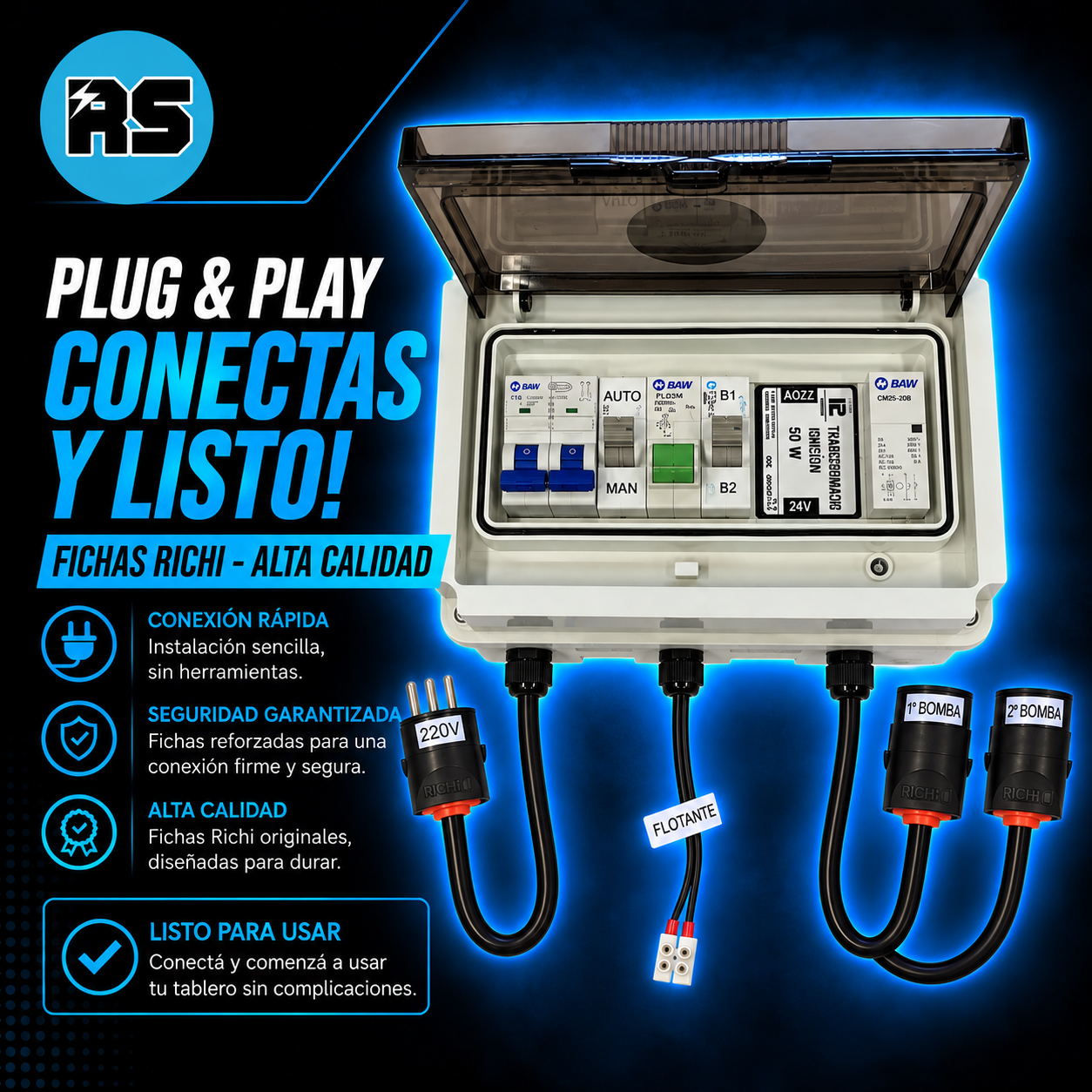

• Conexión Plug & Play:
  dispone de fichas de tres patas para conectar la alimentación
  de 220 V y la bomba de agua.
• Comando a 24 V:
  incorpora un transformador que alimenta el circuito de control
  mediante flotantes de nivel.
• Indicador luminoso:
  LED frontal que señala cuando la bomba se encuentra en marcha.
• Gabinete plástico Cabrera:
  gabinete con grado de protección IP65 antes de considerar las
  limitaciones introducidas por las conexiones externas.

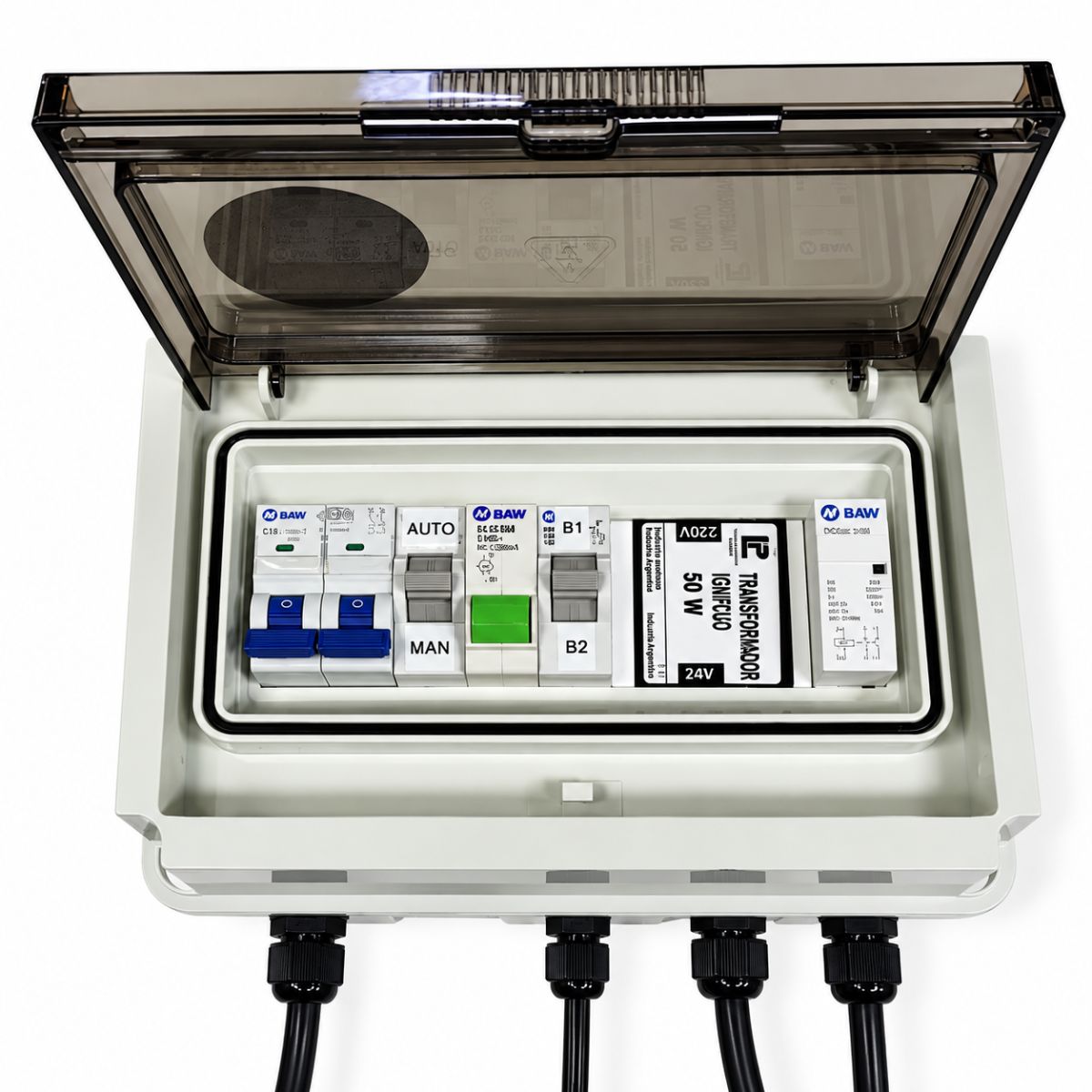

🔧 Componentes incluidos

• Gabinete Cabrera:
  plástico, dimensiones de
  225 mm de ancho × 110 mm de alto × 160 mm de profundidad.
  Grado de protección propio del gabinete: IP65.
• Protección termomagnética:
  interruptor bipolar de 16 A, marca BAW o similar.
• Maniobra:
  minicontactor BAW o similar, de
  9 A en categoría de empleo AC-3.
• Transformador:
  220/24 V, 50 W, para el circuito de comando.
• Selectoras:
  Automático / Apagado / Manual + .Bomba 1 / Apagado / Bomba 2
• Señalización:
  LED indicador de marcha.
• Conexiones:
  fichas de tres patas para alimentación y bombas,
  y bornera para flotantes.

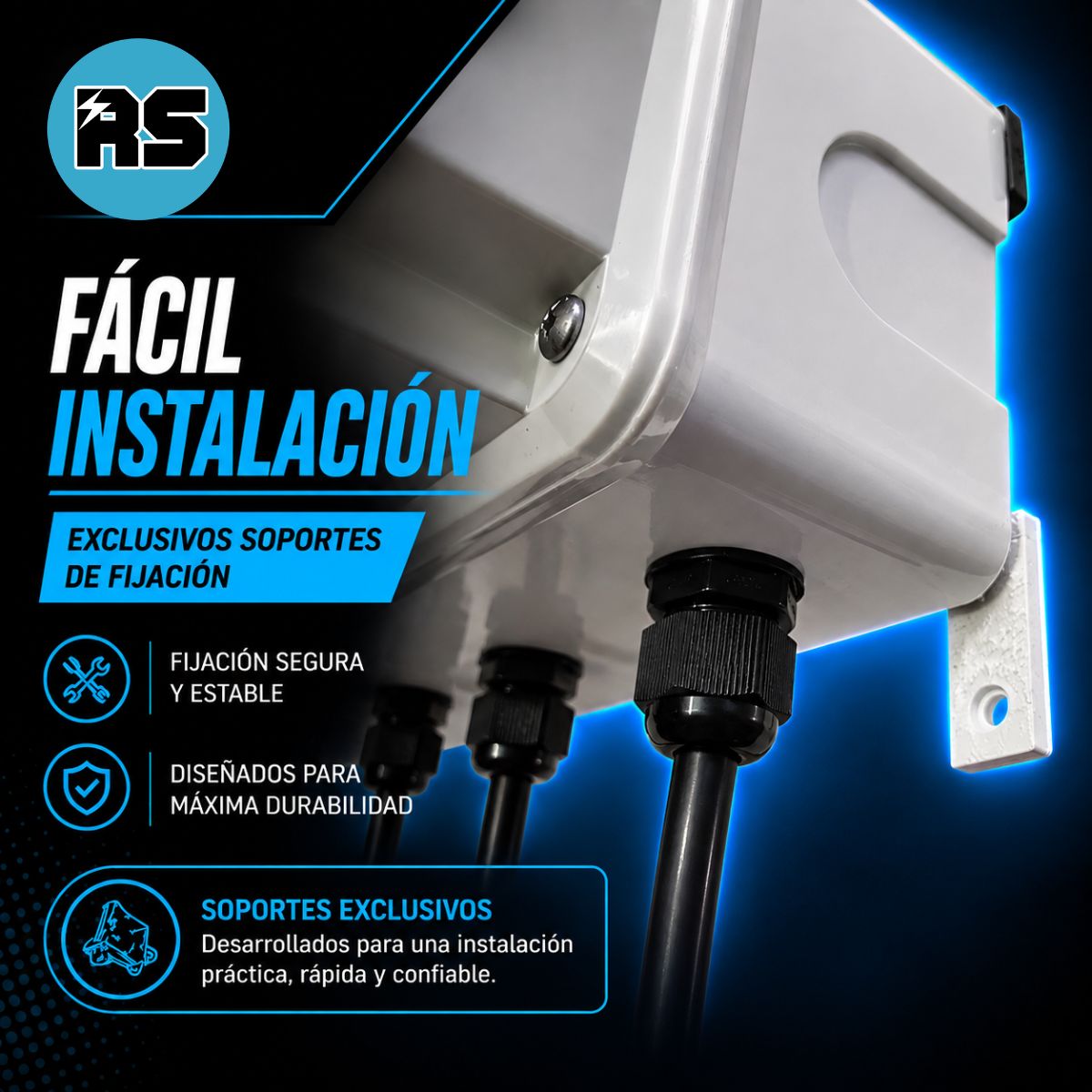

• Accesorios:
  prensacables para el ingreso y salida del cableado.
• Documentación:
  manual de instalación en PDF, disponible mediante
  registro del producto.

💧 Aplicaciones

Ideal para automatizar bombas elevadoras de agua que trabajan
con sistemas de tanque y cisterna, utilizando flotantes
eléctricos para el control de los niveles.

📋 Especificaciones técnicas

• Alimentación: 220 V monofásica.
• Potencia indicada:
  hasta 1,5 HP, sujeta a la corriente nominal
  y las características del motor.
• Corriente nominal del minicontactor:
  9 A, categoría de empleo AC-3.
• Tensión de comando: 24 V.
• Dimensiones del gabinete:
  225 mm (ancho) × 110 mm (alto) × 160 mm (profundidad).
• Grado de protección del gabinete: IP65.
• Grado de protección indicado para el tablero completo:
  IP20, debido a que las fichas de conexión
  no mantienen el grado de protección IP65 del gabinete.
• Flotantes de nivel: no incluidos.
