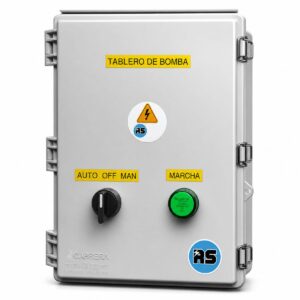

Tablero Automático para 1 Bomba de Agua Trifásica
Tablero eléctrico diseñado para el
comando y protección de una bomba de agua trifásica,
con funcionamiento automático mediante flotantes de nivel
y accionamiento manual desde el tablero.
Ideal para instalaciones de elevación de agua en
edificios, consorcios, viviendas e instalaciones industriales
que requieren un sistema de comando confiable
y protección contra sobrecargas del motor.
Se entrega armado en
gabinete plástico Cabrera estanco para exterior,
de 200 × 300 × 120 mm,
con componentes de maniobra, protección y señalización.
⚙️ Características principales
- Control de una bomba trifásica: automatización del arranque y la detención mediante flotantes de nivel.
- Modo automático: funcionamiento según las señales de uno o más flotantes externos compatibles.
- Modo manual: permite accionar la bomba directamente desde el tablero.
- Posición de apagado: permite deshabilitar el comando de funcionamiento.
- Protección contra sobrecargas: relé térmico regulable según la corriente nominal del motor.
- Maniobra mediante contactor: contactor BAW para el comando eléctrico de la bomba.
- Comando a 24 V: mediante transformador de seguridad 220/24 V.
- Señalización luminosa: indicador LED de bomba en marcha.
- Gabinete Cabrera: construcción plástica estanca para instalación exterior.
🔄 Modos de funcionamiento
-
Automático:
la bomba arranca y se detiene según las señales
de los flotantes de nivel conectados al tablero. -
Apagado:
deshabilita el comando de funcionamiento de la bomba. -
Manual:
permite accionar la bomba desde el tablero,
independientemente de la solicitud automática
de los flotantes.
Automatización y protección para bombas trifásicas
El tablero combina control automático de nivel,
maniobra mediante contactor y protección contra
sobrecargas, con la posibilidad de accionar
manualmente la bomba cuando sea necesario.
🔧 Componentes incluidos
- Gabinete: plástico Cabrera estanco para exterior, dimensiones 200 × 300 × 120 mm.
- Protección termomagnética: interruptor tetrapolar de 20 A, marca BAW.
- Contactor: 1 unidad BAW, con capacidad indicada de maniobra de hasta 5,5 kW (aprox. 7,4 HP), según tensión y categoría de empleo.
- Relé térmico: 1 unidad BAW para protección del motor contra sobrecargas.
- Selectora: Automático / Apagado / Manual.
- Transformador: 220/24 V – 50 W, de construcción ignífuga, para el circuito de comando.
- Borneras: para conexión de flotantes de nivel.
- Prensacables: para alimentación, bomba y flotantes.
- Señalización luminosa: indicador LED de bomba en marcha.
- Documentación: manual de instalación en PDF, descargable mediante el registro del producto.
💧 Aplicaciones
- Elevación de agua: llenado automático de tanques mediante bombas trifásicas.
- Edificios y consorcios: sistemas de bombeo que requieren control por nivel.
- Sistemas de tanque y cisterna: automatización mediante flotantes externos.
- Instalaciones comerciales e industriales: comando de bombas trifásicas con protección térmica.
📋 Especificaciones técnicas
- Alimentación de fuerza: trifásica.
- Cantidad de bombas: 1.
- Capacidad indicada del contactor: hasta 5,5 kW (aprox. 7,4 HP), según tensión y categoría de empleo.
- Potencia máxima admisible: sujeta a la corriente nominal del motor y al dimensionamiento de los componentes instalados.
- Protección principal: termomagnética tetrapolar de 20 A.
- Protección de motor: relé térmico regulable.
- Modos de funcionamiento: Automático / Apagado / Manual.
- Control automático: mediante flotantes de nivel externos.
- Tensión de comando: 24 V mediante transformador 220/24 V.
- Gabinete: plástico Cabrera estanco para exterior.
- Dimensiones: 200 × 300 × 120 mm.
📌 Información importante
- Flotantes de nivel: no incluidos.
- Alimentación: requiere suministro trifásico para la bomba y alimentación adecuada para el circuito de comando.
- Compatibilidad: verificar tensión, potencia y corriente nominal del motor antes de conectar.
- Relé térmico: debe regularse según la corriente nominal de la bomba.
- Modo manual: no reemplaza las protecciones necesarias contra funcionamiento en seco.
- Instalación exterior: preservar la estanqueidad del gabinete durante el montaje y conexionado.
- Manual: disponible en PDF mediante el registro del producto.
