Tablero Automático para 1 Bomba de Agua Monofásica

Tablero eléctrico diseñado para el
comando y protección de una bomba de agua monofásica,
con funcionamiento automático mediante flotantes de nivel
y accionamiento manual desde el tablero.

Ideal para instalaciones de elevación de agua en
viviendas, edificios, consorcios y establecimientos comerciales,
donde se requiere automatizar el llenado de tanques
y proteger el motor contra sobrecargas.

Preparado para bombas de hasta
2,5 HP (1,86 kW), sujeto a la verificación
de la corriente nominal del motor y del rango de protección instalado.

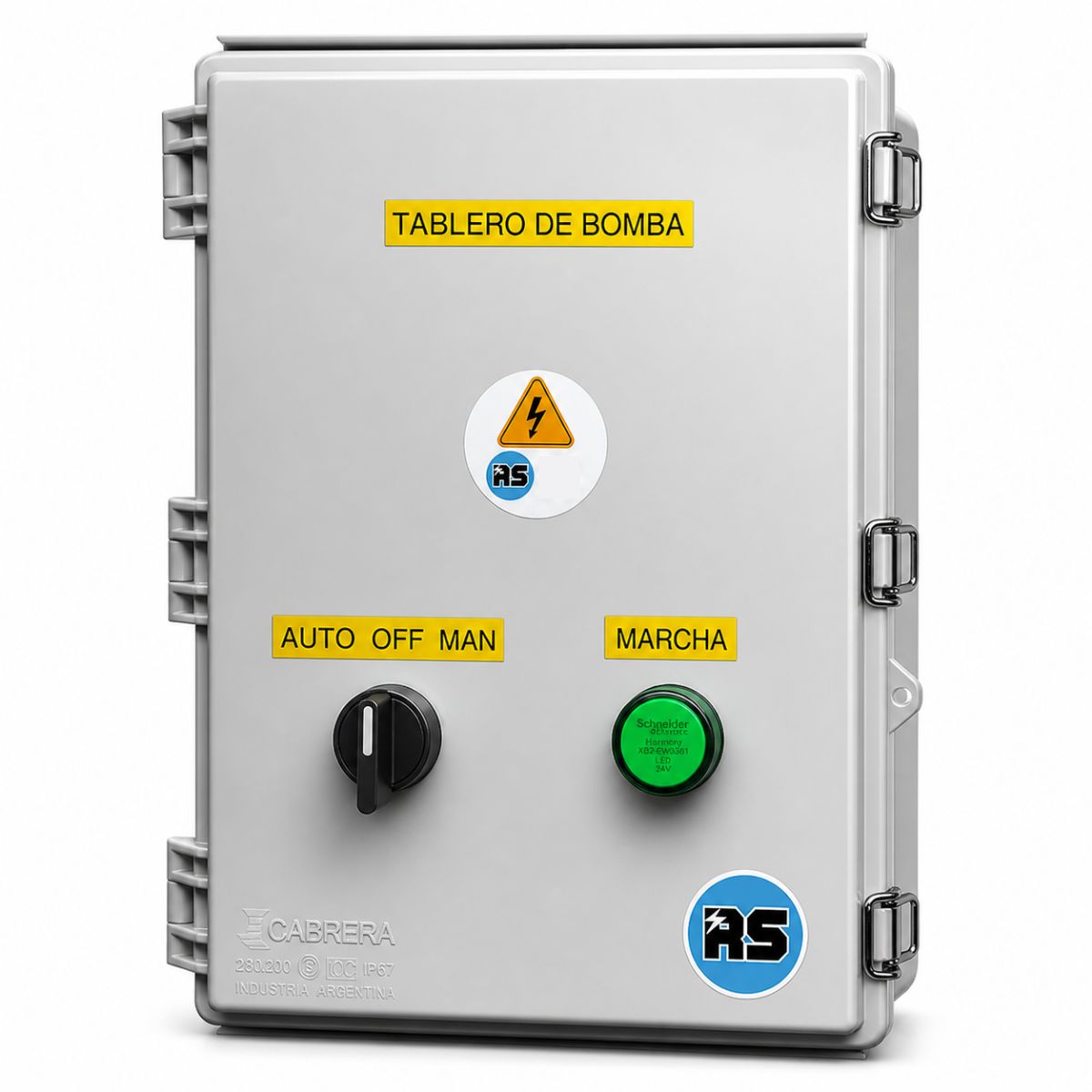

Se entrega armado en
gabinete plástico Cabrera IP67 para exterior,
de 200 × 300 × 120 mm,
con componentes de maniobra, protección y señalización.

⚙️ Características principales

• Control de una bomba monofásica: automatiza el arranque y la detención mediante flotantes de nivel.
• Potencia máxima: hasta 2,5 HP (1,86 kW), según la corriente nominal del motor.
• Funcionamiento automático: mediante flotantes de nivel externos compatibles.
• Accionamiento manual: permite comandar la bomba directamente desde el tablero.
• Posición de apagado: permite deshabilitar el comando de funcionamiento.
• Protección contra sobrecargas: relé térmico regulable según la corriente nominal de la bomba.
• Maniobra mediante contactor: evita que la corriente del motor circule por los contactos de los flotantes.
• Comando a 24 V: mediante transformador de seguridad 220/24 V.
• Señalización luminosa: indicador LED de bomba en marcha.
• Gabinete Cabrera IP67: plástico estanco apto para instalación exterior.

🔄 Modos de funcionamiento

• Automático:
  la bomba arranca y se detiene según las señales
  de los flotantes de nivel conectados al tablero.
• Apagado:
  deshabilita el comando de funcionamiento de la bomba.
• Manual:
  permite accionar la bomba desde el tablero,
  independientemente de la solicitud automática
  de los flotantes.

🔧 Componentes incluidos

• Gabinete:
  plástico Cabrera estanco para exterior,
  grado de protección IP67,
  dimensiones 200 × 300 × 120 mm.
• Protección termomagnética:
  interruptor bipolar de 20 A,
  marca BAW.
• Contactor:
  1 unidad BAW para el comando de la bomba monofásica,
  dimensionado según las características eléctricas del motor.
• Relé térmico:
  1 unidad BAW para protección del motor
  contra sobrecargas, regulable según su corriente nominal.
• Selectora:
  tres posiciones:
  Automático / Apagado / Manual.
• Transformador:
  220/24 V – 50 W,
  de construcción ignífuga,
  para alimentación del circuito de comando.
• Borneras:
  para conexión de los flotantes de nivel.
• Prensacables:
  para alimentación, bomba y flotantes.
• Señalización luminosa:
  indicador LED de bomba en marcha.
• Documentación:
  manual de instalación en PDF,
  descargable mediante el registro del producto.

💧 Aplicaciones

• Elevación de agua: llenado automático de tanques mediante bombas monofásicas.
• Edificios y consorcios: sistemas de bombeo con control por nivel.
• Viviendas: automatización de bombas elevadoras.
• Tanque y cisterna: control mediante flotantes de nivel externos.

📋 Especificaciones técnicas

• Alimentación: 220 V monofásica.
• Cantidad de bombas: 1.
• Potencia máxima: hasta 2,5 HP (1,86 kW), sujeta a la compatibilidad de corriente del motor.
• Protección principal: termomagnética bipolar de 20 A.
• Maniobra: mediante contactor BAW.
• Protección de motor: relé térmico BAW regulable.
• Modos: Automático / Apagado / Manual.
• Control automático: mediante flotantes de nivel externos.
• Tensión de comando: 24 V mediante transformador 220/24 V.
• Gabinete: plástico Cabrera.
• Dimensiones: 200 × 300 × 120 mm.
• Grado de protección: IP67, con montaje y conexionado adecuados.

📌 Información importante

• Flotantes de nivel: no incluidos.
• Compatibilidad: verificar tensión, potencia y corriente nominal de la bomba antes de realizar la conexión.
• Relé térmico: regular según la corriente nominal indicada por el fabricante del motor.
• Modo manual: no reemplaza las protecciones necesarias para evitar el funcionamiento en seco.
• Instalación exterior: preservar el grado IP67 del conjunto mediante un montaje y conexionado adecuados.
• Manual: disponible en PDF mediante el registro del producto.
