Tablero Automático para 2 Bombas Monofásicas con Alternancia Manual

Tablero eléctrico diseñado para el
comando de dos bombas de agua monofásicas,
con funcionamiento automático mediante flotantes de nivel
y selección manual de la bomba en servicio.

Permite utilizar una bomba a la vez,
manteniendo la segunda disponible como respaldo.
El operador puede seleccionar cuál de las dos bombas
funcionará, permitiendo distribuir su utilización
o realizar tareas de mantenimiento.

Se entrega montado en
gabinete plástico Cabrera estanco para exterior,
de 300 × 450 × 120 mm,
con componentes de maniobra, protección y señalización.

⚙️ Características principales

• Control de dos bombas monofásicas:
  permite seleccionar cuál de las bombas quedará habilitada.
• Alternancia manual:
  el operador selecciona la bomba en servicio
  mediante el comando correspondiente.
• Una bomba a la vez:
  sistema diseñado para funcionamiento no simultáneo.
• Funcionamiento automático:
  la bomba seleccionada responde a las señales
  de los flotantes de nivel.
• Modo manual:
  permite accionar la bomba seleccionada
  directamente desde el tablero.
• Protección contra sobrecargas:
  mediante relé térmico regulable,
  según la configuración del equipo.
• Señalización luminosa:
  indicador LED de bomba en marcha.
• Gabinete Cabrera:
  construcción plástica estanca,
  apta para instalaciones exteriores
  con montaje y conexionado adecuados.

🔄 Secuencia de funcionamiento

• 1. Selección de bomba:
  el operador elige manualmente cuál de las dos bombas
  quedará habilitada.
• 2. Modo automático:
  la bomba seleccionada arranca y se detiene
  según las señales de los flotantes de nivel.
• 3. Modo manual:
  permite accionar la bomba seleccionada
  desde el tablero.
• 4. Cambio de bomba:
  el operador puede seleccionar la segunda bomba
  para repartir el uso o utilizarla como respaldo.
• 5. Protección:
  el relé térmico protege contra sobrecargas
  de acuerdo con su rango de regulación
  y la configuración instalada.

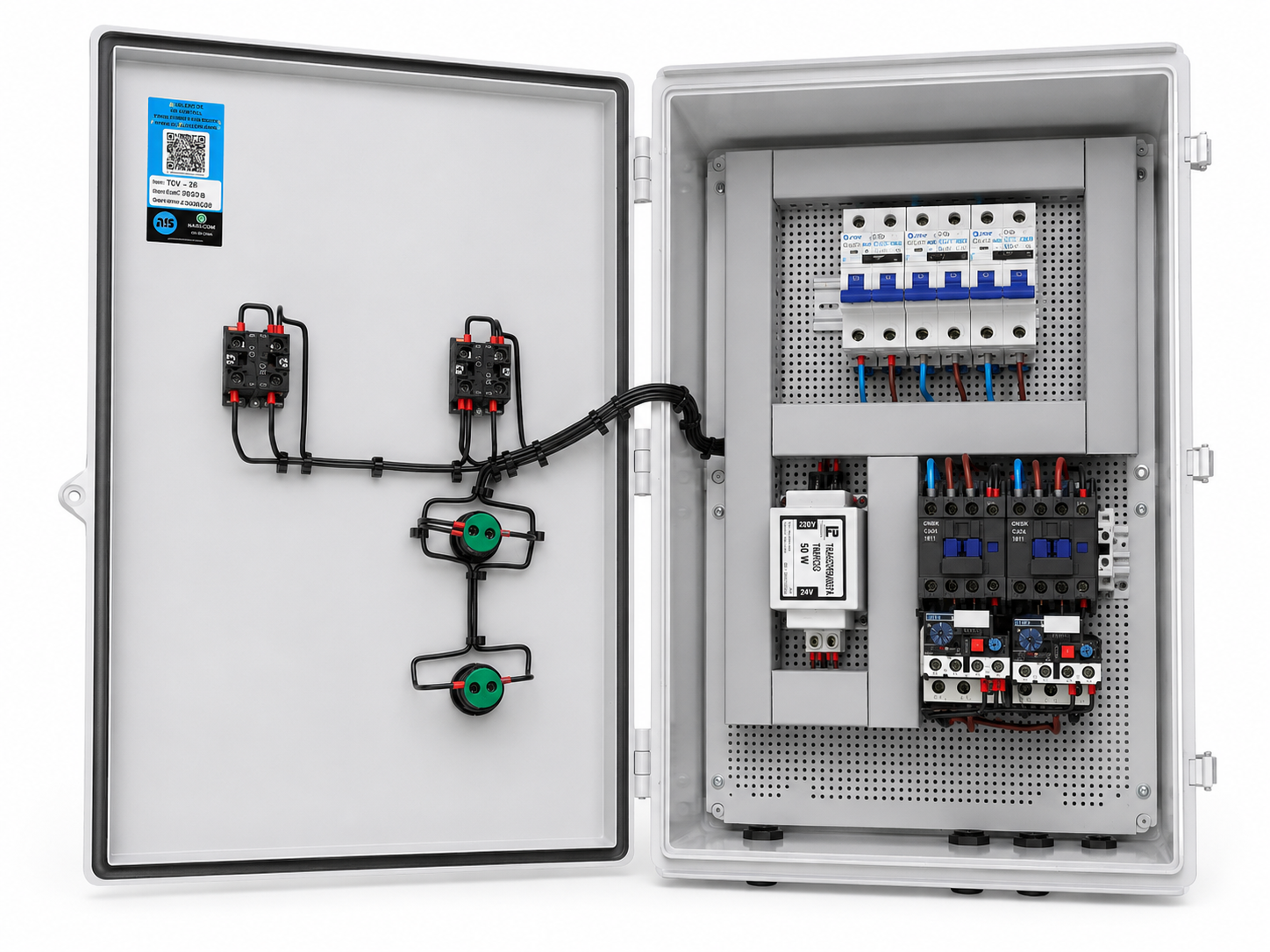

🔧 Componentes incluidos

• Gabinete:
  plástico Cabrera estanco para exterior,
  dimensiones 300 × 450 × 120 mm.
• Protección termomagnética:
  interruptor bipolar de 20 A,
  marca BAW.
• Maniobra:
  contactor BAW para comando de las bombas,
  dimensionado según las características
  eléctricas de los motores.
• Protección del motor:
  relé térmico BAW para protección
  contra sobrecargas.
• Selector de alternancia manual:
  permite elegir cuál de las dos bombas
  estará habilitada.
• Selectora de funcionamiento:
  Automático / Apagado / Manual.
• Transformador:
  220/24 V – 50 W,
  de construcción ignífuga,
  para el circuito de comando.
• Borneras:
  para conexión de flotantes de nivel externos.
• Prensacables:
  para alimentación, bombas y flotantes.
• Señalización luminosa:
  indicador LED de bomba en marcha.
• Documentación:
  manual de instalación en PDF,
  descargable mediante el registro del producto.

💧 Aplicaciones

• Edificios y consorcios:
  sistemas de elevación de agua con dos bombas
  y selección manual de la unidad en servicio.
• Llenado automático de tanques:
  control mediante flotantes de nivel.
• Sistemas con bomba de respaldo:
  instalaciones donde se requiere disponer
  de una segunda bomba para seleccionar
  en caso de necesidad.
• Distribución del uso:
  permite alternar manualmente las bombas
  para repartir sus horas de funcionamiento.

📋 Especificaciones técnicas

• Alimentación:
  monofásica.
• Cantidad de bombas:
  2.
• Funcionamiento simultáneo:
  no; una bomba a la vez.
• Alternancia:
  manual.
• Modos:
  Automático / Apagado / Manual.
• Control automático:
  mediante flotantes de nivel externos.
• Protecciones:
  termomagnética y relé térmico.
• Potencia máxima admisible:
  según la corriente nominal de cada motor
  y el dimensionamiento de los componentes instalados.
• Circuito de comando:
  24 V mediante transformador 220/24 V.
• Gabinete:
  plástico estanco Cabrera.
• Dimensiones:
  300 × 450 × 120 mm.

📌 Información importante

• Flotantes:
  no incluidos.
• Alternancia:
  la selección de bomba es manual;
  el tablero no alterna automáticamente
  en cada ciclo.
• Potencia:
  verificar tensión y corriente nominal
  de cada bomba antes de conectar.
• Montaje exterior:
  preservar la estanqueidad mediante
  conexiones y montaje adecuados.
• Manual:
  disponible en PDF mediante
  el registro del producto.
