Tablero Automático para 2 Bombas Trifásicas con Alternancia Manual

Tablero eléctrico diseñado para el comando y protección de dos bombas de agua trifásicas,
con funcionamiento automático mediante flotantes de nivel y selección manual de la bomba en servicio.

El sistema permite utilizar una bomba a la vez, manteniendo la segunda disponible como respaldo.
Cada bomba dispone de su propio contactor y relé térmico,
lo que permite realizar su maniobra y protección contra sobrecargas de manera independiente.

Se entrega montado en gabinete plástico Cabrera estanco para exterior,

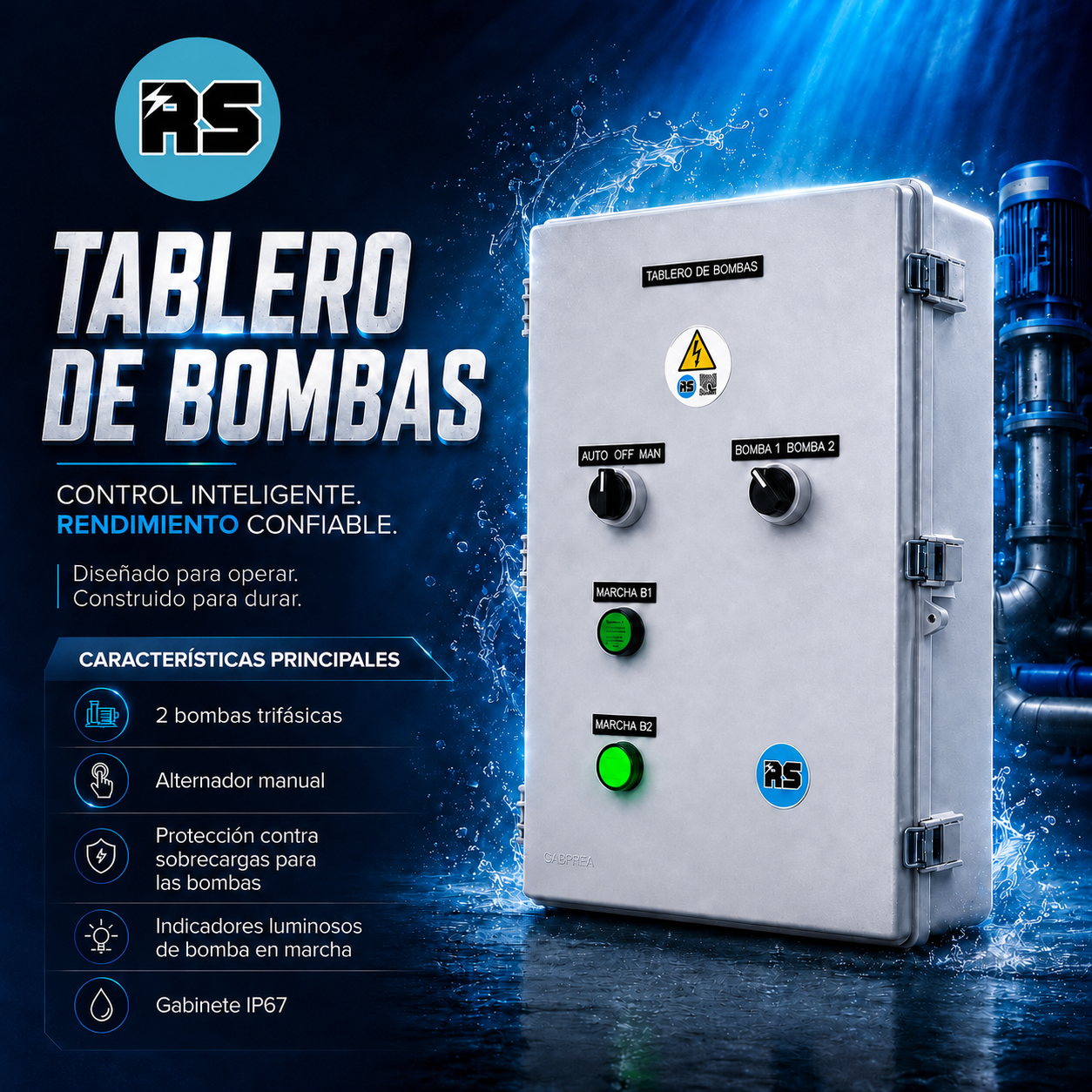

de 300 × 450 × 120 mm, con componentes de comando, protección y señalización.

⚙️ Características principales

• Control de dos bombas trifásicas: selección manual de la bomba habilitada.
• Alternancia manual: permite elegir cuál de las bombas funcionará, manteniendo la otra como respaldo.
• Una bomba a la vez: sistema diseñado para el funcionamiento no simultáneo.
• Funcionamiento automático: mediante flotantes de nivel externos.
• Modo manual: accionamiento de la bomba seleccionada desde el tablero.
• Maniobra independiente: un contactor para cada bomba.
• Protección individual: un relé térmico por bomba, regulable según su corriente nominal.
• Señalización luminosa: indicador LED de funcionamiento.
• Gabinete Cabrera: construcción plástica estanca para exterior.

🔄 Secuencia de funcionamiento

• 1. Selección: el operador elige manualmente la bomba que quedará en servicio.
• 2. Modo automático: la bomba seleccionada responde a la señal de los flotantes de nivel.
• 3. Modo manual: permite accionar la bomba seleccionada desde el tablero.
• 4. Cambio de bomba: el operador puede seleccionar la segunda bomba para distribuir las horas de uso o utilizarla como respaldo.
• 5. Protección: cada bomba cuenta con su propio relé térmico, que actúa frente a sobrecargas dentro de su rango de regulación.

🔧 Componentes incluidos

• Gabinete: plástico Cabrera estanco para exterior, de 300 × 450 × 120 mm.
• Protecciones termomagnéticas: un interruptor tetrapolar de 20 A y uno tripolar de 20 A, marca BAW, según la configuración indicada.
• Contactores: 2 unidades BAW, una por bomba, con capacidad de maniobra indicada de hasta 5,5 kW (aprox. 7,4 HP), según tensión y categoría de empleo.
• Relés térmicos: 2 unidades BAW, uno por bomba, para protección individual contra sobrecargas.
• Selector de alternancia manual: permite elegir la bomba que estará en servicio.
• Selectora de funcionamiento: Automático / Apagado / Manual.
• Transformador: 220/24 V – 50 W, de construcción ignífuga, para el circuito de comando.
• Borneras: para conexión de flotantes de nivel externos.
• Prensacables: para alimentación, bombas y flotantes.
• Señalización luminosa: indicador LED de funcionamiento.
• Documentación: manual de instalación en PDF, disponible mediante el registro del producto.

💧 Aplicaciones

• Elevación de agua: instalaciones con dos bombas y una unidad de respaldo.
• Llenado de tanques: control automático mediante flotantes de nivel.
• Sistemas de bombeo redundantes: selección manual entre dos bombas disponibles.
• Distribución del uso: permite alternar manualmente los equipos para repartir las horas de funcionamiento.

📋 Especificaciones técnicas

• Alimentación: trifásica.
• Cantidad de bombas: 2.
• Funcionamiento: una bomba a la vez.
• Alternancia: manual.
• Modos: Automático / Apagado / Manual.
• Control automático: mediante flotantes de nivel externos.
• Contactores: 2 BAW, uno por bomba.
• Capacidad indicada de los contactores: hasta 5,5 kW (aprox. 7,4 HP), según tensión y categoría de empleo.
• Protección de motores: 2 relés térmicos BAW, uno por bomba.
• Comando: 24 V mediante transformador 220/24 V.
• Gabinete: plástico Cabrera estanco para exterior.
• Dimensiones: 300 × 450 × 120 mm.

📌 Información importante

• Flotantes: no incluidos.
• Alternancia manual: requiere que el operador seleccione la bomba en servicio.
• Protección independiente: cada bomba cuenta con su propio relé térmico, que debe regularse según la corriente nominal del motor correspondiente.
• Potencia admisible: verificar tensión, corriente nominal y características de cada motor antes de conectar.
• Instalación exterior: preservar la estanqueidad del gabinete durante el montaje y conexionado.
• Manual: disponible en PDF mediante registro del producto.
